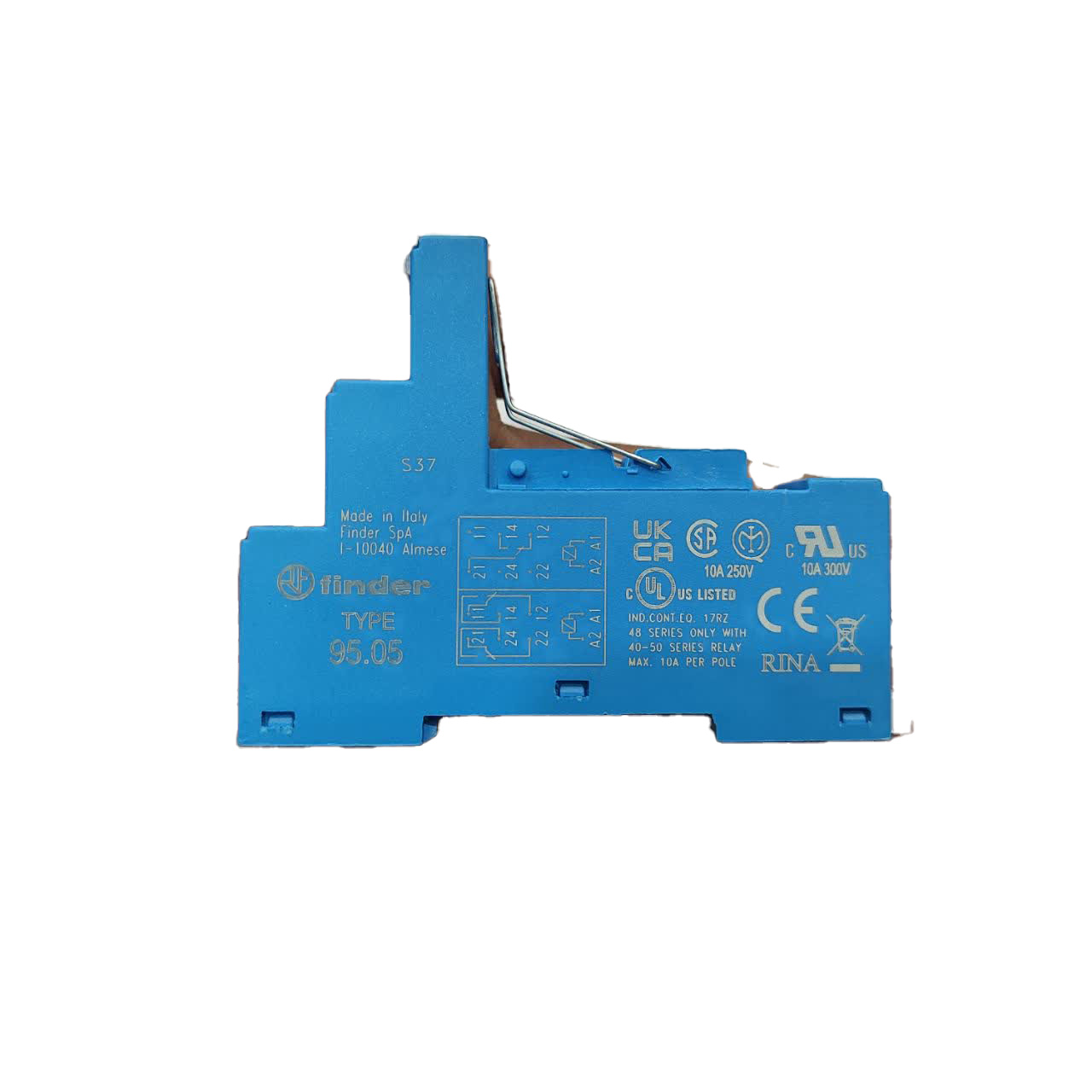

سوکت فیندر 95.05 (Finder 95.05)
سوکت Finder 95.05 یکی از سوکتهای رله صنعتی شرکت Finder ایتالیا است که برای نصب رلههای پلاگینی در تابلوهای برق و مدارهای کنترلی استفاده میشود. این سوکت بهعنوان یک رابط استاندارد بین رله و سیمکشی مدار عمل میکند؛ به این معنی که سیمها به سوکت متصل میشوند و رله روی آن قرار میگیرد. به همین دلیل در صورت خرابی رله، میتوان آن را بهسادگی و بدون باز کردن سیمها تعویض کرد. این ویژگی باعث افزایش سرعت تعمیر و کاهش خطا در سیستمهای صنعتی میشود. ⚡🔧
_______________________________________________________________________________________________________________
سوکت 95.05 معمولاً برای رلههای ۵ پین طراحی شده است. در این نوع رلهها یک بوبین و یک مجموعه کنتاکت تبدیلی وجود دارد. به همین دلیل این سوکت برای رلههایی مناسب است که دارای یک کنتاکت COM ،NO و NC هستند. این ساختار باعث میشود رله بتواند یک مدار را قطع و وصل کرده یا بین دو مسیر مختلف سوئیچ کند. 🔁
_______________________________________________________________________________________________________________
از نظر ساختار، سوکت دارای دو پایه برای بوبین رله است که معمولاً با علامتهای A1 و A2 مشخص میشوند. زمانی که ولتاژ مناسب به این دو پایه اعمال شود، بوبین رله فعال شده و کنتاکت تغییر وضعیت میدهد. علاوه بر این، سه پایه دیگر مربوط به کنتاکتهای رله هستند که شامل پایه مشترک (COM)، نرمال باز (NO) و نرمال بسته (NC) میشوند.
_______________________________________________________________________________________________________________
یکی از ویژگیهای مهم سوکت Finder 95.05، قابلیت نصب روی ریل DIN است. این ویژگی باعث میشود تجهیزات داخل تابلو برق به شکل منظم و استاندارد نصب شوند. همچنین به دلیل طراحی پلاگینی، رله بهصورت فشاری روی سوکت قرار میگیرد و در صورت نیاز به تعویض، بهسرعت از سوکت جدا میشود. ✅
_______________________________________________________________________________________________________________
بدنه این سوکت از مواد عایق و مقاوم در برابر حرارت ساخته شده تا در شرایط صنعتی و داخل تابلو برق عملکرد ایمن و پایداری داشته باشد. در برخی مدلها نیز امکان نصب ماژول LED برای نمایش وضعیت رله یا دیود هرزگرد برای محافظت از مدار وجود دارد. این ویژگیها کمک میکنند عیبیابی و محافظت از مدارهای کنترلی سادهتر شود. 💡
_______________________________________________________________________________________________________________
سوکت 95.05 معمولاً در مدارهای فرمان ساده، کنترل تجهیزات، خروجی PLC، تایمرها، سیستمهای هشدار و بسیاری از مدارهای اتوماسیون صنعتی استفاده میشود. دلیل استفاده گسترده از این سوکت، سادگی ساختار، نصب آسان و قابلیت تعویض سریع رله است.
_______________________________________________________________________________________________________________
در زمان نصب باید دقت شود که پایههای بوبین و کنتاکتها مطابق نقشه درجشده روی بدنه سوکت سیمکشی شوند. اشتباه در اتصال پایهها میتواند باعث عملکرد نادرست رله یا ایجاد مشکل در مدار شود. بنابراین بررسی نقشه پایهها قبل از راهاندازی مدار بسیار مهم است. ⚠️
