توضیحات

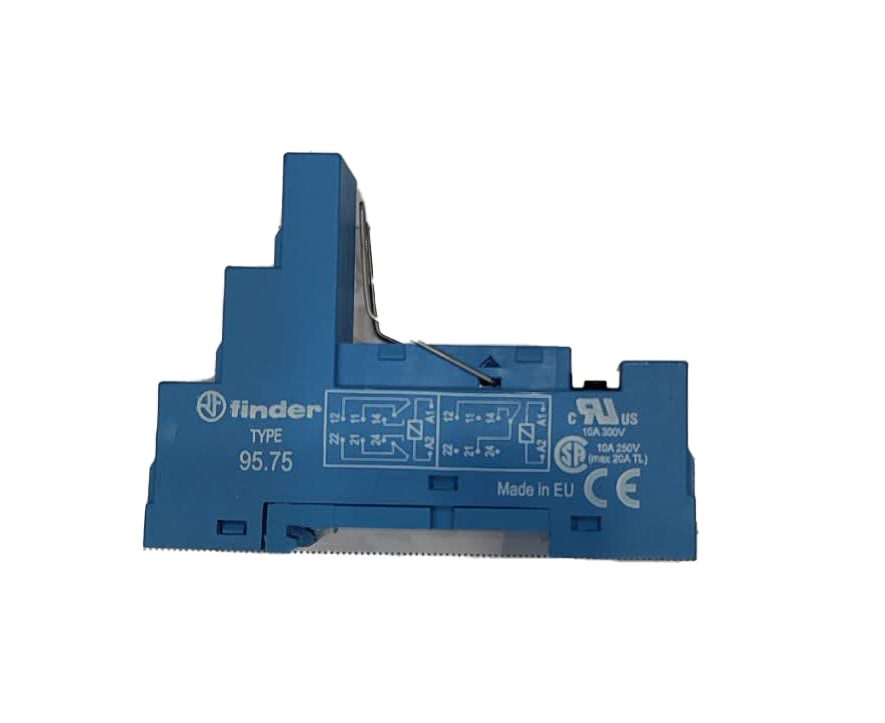

سوکت فیندر ۹۵.۷۵ (Finder 95.75)

سوکت Finder 95.75 یکی از سوکت‌های رله صنعتی پرکاربرد است که توسط شرکت Finder ایتالیا طراحی و تولید شده است. این سوکت برای نصب رله‌های پلاگینی ۸ پین در تابلوهای برق استفاده می‌شود و نقش یک رابط مطمئن بین سیم‌کشی مدار و خود رله را دارد.

در واقع در یک تابلو برق حرفه‌ای، سیم‌ها مستقیماً به رله وصل نمی‌شوند؛ بلکه ابتدا به سوکت رله متصل می‌شوند و سپس رله روی سوکت قرار می‌گیرد. این طراحی باعث می‌شود اگر رله خراب شد، بتوان آن را خیلی سریع و بدون باز کردن سیم‌ها تعویض کرد. ⚡🔧

⚙️ نحوه نصب

سوکت ۹۵.۷۵ به‌گونه‌ای طراحی شده که به راحتی روی ریل DIN داخل تابلو برق نصب می‌شود. این همان ریل فلزی استانداردی است که بیشتر تجهیزات تابلو مثل فیوز مینیاتوری، رله‌ها و ترمینال‌ها روی آن قرار می‌گیرند.

بعد از نصب سوکت روی ریل، سیم‌های مدار به ترمینال‌های آن متصل می‌شوند و رله به صورت پلاگینی (فشاری) روی سوکت قرار می‌گیرد. این کار باعث می‌شود سیم‌کشی تابلو مرتب‌تر و تعمیرات بسیار سریع‌تر انجام شود. ✅

🔌 ساختار پایه‌ها

سوکت Finder 95.75 دارای ۸ پایه اتصال است که به دو بخش اصلی تقسیم می‌شوند:

🔹 پایه‌های بوبین:

دو پایه با علامت‌های A1 و A2 برای تغذیه بوبین رله در نظر گرفته شده‌اند. زمانی که ولتاژ مناسب به این دو پایه اعمال شود، بوبین فعال شده و رله عمل می‌کند.

🔹 پایه‌های کنتاکت:

شش پایه دیگر مربوط به کنتاکت‌های رله هستند. این کنتاکت‌ها معمولاً شامل موارد زیر هستند:

• COM (پایه مشترک)

• NO (نرمال باز)

• NC (نرمال بسته)

در این نوع رله معمولاً دو مجموعه کنتاکت تبدیلی وجود دارد، بنابراین می‌توان همزمان دو مدار جداگانه را کنترل کرد. 🔁

🔧 رله‌های سازگار

این سوکت معمولاً با رله‌های ۸ پین فیندر سازگار است، از جمله:

• رله‌های سری 40.52

• رله‌های سری 55.32

البته در هر پروژه بهتر است دیتاشیت رله بررسی شود تا آرایش پایه‌ها کاملاً با سوکت مطابقت داشته باشد.

⭐ ویژگی‌ها و مزایا

سوکت Finder 95.75 چند ویژگی مهم دارد که باعث شده در صنعت بسیار محبوب باشد:

✅ نصب سریع روی ریل DIN

✅ تعویض بسیار آسان رله بدون دست زدن به سیم‌ها

✅ بدنه مقاوم در برابر حرارت و شرایط صنعتی

✅ شماره‌گذاری واضح پایه‌ها برای جلوگیری از خطای سیم‌کشی

✅ امکان نصب ماژول LED برای نمایش وضعیت رله 💡

✅ امکان استفاده از دیود هرزگرد برای محافظت از مدارهای کنترلی

🏭 کاربردها

این سوکت در بسیاری از سیستم‌های برق و اتوماسیون صنعتی استفاده می‌شود، مانند:

⚙️ تابلوهای کنترل موتور

⚙️ خروجی‌های PLC

⚙️ مدارهای تایمر و کنترل زمان

⚙️ سیستم‌های هشدار و حفاظتی

⚙️ خطوط تولید صنعتی و اتوماسیون

⚠️ نکته مهم هنگام نصب!!!!!!!!!!!!!!!!!!

قبل از سیم‌کشی حتماً به نقشه پایه‌ها که روی بدنه سوکت چاپ شده است توجه کنید. اشتباه وصل کردن پایه‌های بوبین (A1 و A2) با پایه‌های کنتاکت می‌تواند باعث عملکرد نادرست مدار یا آسیب به تجهیزات کنترلی شود.
